產品詳細介紹

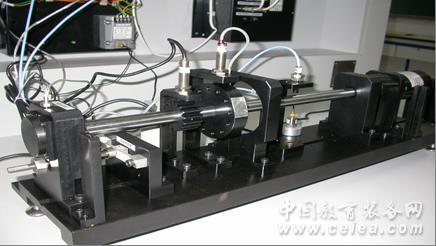

旋轉機構測控與故障診斷試驗臺
功能
本實驗臺式以“虛擬儀器在機械設備故障與診斷”領域應用為設計目的，讓學生掌握旋轉機構故障診斷的基本技能。通過直流電機及其傳動機構產生旋轉運動，數據采集儀進行數據采集，在LabVIEW開發平臺上對信號進行處理測量速度、軸承溫度、軸心力、噪聲和軸位移變化值，對測量的結果進行分析處理，利用數據采集儀上的控制端口對控制電機的啟停、加減速，使系統處于一種穩定狀態；再通過在平臺上加載偏心力、軸向力等故障，再進行實驗，分析實驗結果，進行機械故障診斷。
涉及課程：《傳感器與檢測技術》、《虛擬儀器技術》、《機械故障診斷與維修》、《工程測試技術》。
|
序號
|
實驗內容
|
說 明
|
|
1
|
直流電機調速實驗
|
采用手動、自動兩種方式對直流電機進行啟停、正反轉、速度調節等實驗
|
|
2
|
轉速測量實驗
|
光電編碼器、光電反射式、磁電式傳感器轉速測量實驗
|
|
3
|
振動測量實驗
|
底板振動速度、加速度測量實驗
|
|
4
|
軸心軌跡測量實驗
|
利用渦流效應，進行軸XY方向軸位移、軸心軌跡測量實驗
|
|
5
|
軸向力測量實驗
|
用應變片式力傳感器測量給軸承支承座施加的軸向力
|
|
6
|
軸承溫度測量
|
測量在各種不同故障工況下的軸承溫度變化
|
|
7
|
振動分析實驗
|
數據采集、數字濾波、波形編輯、幅域統計、概率密度和概率分布分析、時域分析、FFT頻譜分析、相關分析、階次分析、伯德圖分析，瀑布圖分析，耐奎斯特圖分析等
|
|
8
|
機械故障診斷實驗
|
通過偏心力、軸向力制造故障，測試軸心軌跡、振動、軸承溫度、噪聲的變化，進行信號分析和故障判斷實驗
|
|
